2018年01月31日

月食

今日は、皆既月食のはずでしたが、気づいたときには薄雲が〜。
その後、皆既が始まる頃には、すっかり雲に隠れてしまいました。
そうか、これが、皆既月食か・・・。(全然、違います:笑)
posted by あきたな at 21:58| Comment(0) | 日記

2018年01月30日

こらぼ

艦これが時々やっているコラボレーションですが、
ローソンとのコラボが始まったので、行ってみました。
えーっと、大都会岡山では、盛り上がっていない?
まぁ、必要な物は手に入れたのでいいのですが、
初日の午前中とはいえ、全部、残っていたなぁ。(複数)
瑞鳳のタペストリーは、1個しか先人がいない店が2店。
複数店回ったのは、コップ&ゼリーが欲しかったからですが、
これは、まだ、先でした〜。(自分もその程度の認識)
チョコは欲しかったのだけれど、ロッテ以外も対象にしてほしいな。
(もちろん、そうなると、ロッテを買わないけど)
カップ麺は、あまりにも割高感が強いのでスルーしました。(笑)

アイテンドーから、商品を発送したと連絡がありましたが、
当然のように、欠品が・・・デフォルトなのかな?
店頭販売もしていて、そこで売れたというよりも、
横着をして、データ更新しないで放置しているような気が〜。
概ね、ほしいものは、ごっそりと仕入れたから、
どうしても必要な物は、もうないかもしれないけれど、
時々、他で手に入らない物があるから、気になるのですよね。

ちなみに、TA-7358(LA1185)が、あちこちで絶滅していて
ちょっと焦りました。在庫分で、将来にわたって足りるかな。
無謀な構想は、実現の可能性が低いから大丈夫だと思うけど・・・。
posted by あきたな at 22:00| Comment(0) | 日記

2018年01月29日

かんぺん

この前から、受信機用のケースとして、ダイソーで
缶ペン・ケースを探していたのですが、近場ではどこにもありません。
セリア、Wattsには、同じ物が数個ずつ置いてありました。
売れ筋は、それなりに置いてあるものの、
少しでももうけが少ない(時には赤字?:ラジオ本体とか)時には
あっという間になくなってしまいますよね。
また、同じ商品が、ダイソーだけ高いなんてのもよくあります。
ちょっと変な物(笑)は、セリア系ですかねぇ。

そういえば、オーディオアンプはどこにもなかったなぁ。
ラジオもそうですが、結構、手持ち在庫があったりします。(笑)
posted by あきたな at 23:17| Comment(0) | 日記

2018年01月28日

頭の体操?

貸し出し専用になりそうなので、超簡易な受信機を考えてみた。(笑)
他の周波数からの混入? ははは、ノイズの中から
目的の信号を聞き分けるのが大切なのですよ〜。
そして、また、大量に水晶やらセラミック共振子やらを発注。(懲りない)

もう少しで豆まき・・・もう、何十年もやっていないなぁ。
posted by あきたな at 23:15| Comment(0) | 日記

2018年01月27日

かぜ?

ディスプレイの見過ぎか、目が痛いなぁ〜と思っていたら、
あれ? これは、むしろ、風邪なんじゃ・・・?
お風呂の後で冷えたり、なかなか暖まらない車が暑めになったところで
車外に出るとか、温度変化が大きい状態が続いているからかな。
posted by あきたな at 23:52| Comment(0) | 日記

2018年01月26日

間違えた〜

昨日のパターンが(仮に)出来てから、PCを落としたところで、
ふと、思いついてメモを見直してみると・・・
あっ、水晶とセラミック共振子の逓倍イメージが逆じゃん。

使えないことはないけれど、効率よく動作させるために、
合成や逓倍の構成を少し変更してみましたよ。
うまくいくかどうかは、実際に試してみないと分からないので、
基板作り(あるいは、ブレッドボードでのテスト)かなぁ。
とりあえず、今日のパターンでは、
セラミック共振子でのVXO+水晶発振(3倍程度の逓倍は可能か?)で
合成(今のイメージは、16MHz+11.06MHzの27MHz台)して、
それを5逓倍することで、135MHz台をだそうというもの。
送信用の構成は比較的楽なので、後回しにして、
受信用の構成で定番になり得るものを考え中。

先日のアップデートで採用された、龍田の改二ができました〜。
火力アップと思ったら、対潜とか用なんだね。
posted by あきたな at 23:03| Comment(0) | 日記

2018年01月25日

頭がポー

実験用だけでなく、実際の基板用のパターンも考えていますが、
今一つ、きれいに収められない〜。
スペース的には、それなりにあるので、できることはできるのですが、
全然、美しくないのが悔しいのですよね〜。
まぁ、最後は、あきらめるけど・・・。

追加:
とりあえず・・・コイルのケースが
−接地だったり、+接地だったりするのがねぇ・・・。
posted by あきたな at 20:57| Comment(0) | 日記

2018年01月24日

濃密化

先日のパターン図は、手に入れやすい基板の大きさを考慮して、
作りやすい大きさにしているのですが、
実験用とはいえ、やや大きすぎる気がするので、
少し小さくしてみました。
(あまりが増えるので、作る際には、少し難がありますが〜)

それにしても、すぐさまアイロン転写を用意するような
気合いが足りないのが、自分自身でもイヤですね〜。
posted by あきたな at 22:34| Comment(0) | 日記

2018年01月23日

M8かぁ

アラスカ湾でM8(速報:その後、7.9)の地震があったようです。
深度が浅いし、ちょっと気になりますが、津波の影響はないそうです。
posted by あきたな at 22:25| Comment(0) | 日記

2018年01月22日

今日は、全国的に大雪だったようですね。
岡山県南でも、大雪でしたよ。
夕方、気がつくと、車の屋根に2cmほど積もっていました。(笑)
雪よりも、それが凍り付いていたことに驚きましたかね〜。
明朝の道路は大丈夫かな?

水晶の発振周波数などを調べるための、水晶チェックの基板を考え中。
先日作った周波数カウンターと組み合わせるための
オプション・ボードといった感じでしょうか。
とりあえず、VXOなどのテストも出来るように考え、ICOMのBEACONで、
冨川さんがアイデアを出されていたのを参考に、あれこれやっています。
posted by あきたな at 23:21| Comment(0) | 日記

2018年01月21日

大量入荷

追加で大量購入した部品が届きました。
昨日の午前中に当地に着いているのに、到着表示のないまま放置されて、
配達日時の変更を依頼して、やっと、届きました。
(いつものやる気のない配達員が、だるそーに持ってきた)
忙しすぎる宅配システムは、安全確保にも適切な配送にも問題だから、
ゆとりを持ったシステムに変わっていくことは大切だけれど、
変更するべき本質を見極めて、対応してもらいたいものです。

で、中身の多くは、水晶・セラミック共振子たち。
実験用なので、いろいろな種類をね。

明石さんは、恵方巻きをかじっていますねぇ(笑)
posted by あきたな at 22:42| Comment(0) | 日記

2018年01月20日

ゼット

映画「マジンガーZ」を、かみさんと見てきました。
副題というか、タイトルはあまり覚えていませんが〜。

ウルトラセブンはしっかり見ていたと思うのですが、
マジンガーZもガンダムもマクロスも・・・
全然、見ていないのですよね。
その頃、何をしていたのでしょうかねぇ。

面白かったのですが、もう少しゆっくり画面を変えてね。(笑)
相変わらず、とても、お行儀のよいお客さんばかりの岡山県人〜。
posted by あきたな at 23:28| Comment(0) | 日記

2018年01月19日

また欠品

村雨が改二になりました。

アイテンドーから、またもや欠品ありの連絡が〜。
まぁ、在庫表示数のほとんどを注文しようとしている商品が
たくさんあったから、お店での販売でなくなることもあるでしょうが、
むしろ、何日も情報を更新していないんじゃないのかな?
まぁ、それは、いいとして、
欠品時の対応方法を書いていたのに、無視ですか、そうですか。
そのことに触れもしないメールがどうもねぇ。
とりあえず、明日には当地に届くでしょう。
(個別配達員が仕事をしないんだろうなぁ、また)
posted by あきたな at 23:59| Comment(0) | 日記

2018年01月18日

まさかの

動作がおかしい(LEDは点いても、PICが動作していないっぽい)
周波数カウンターですが、お布団の中で考えていて・・・
定電圧ICが根性なしらしいので、別の物に取り替えたのですが、
3.3V出力用なので、あっ、動作範囲にないかも? と気づきました。

データシートによると、あぁ、3.3Vだと20MHzクロックでは動きませんね。
5V用に取り替えると・・・動きません。_| ̄|○
念のために、クロックを6MHzに落としてみましたが、ダメ。
えぇっ? なんでぇ?
電源周りか、クロック周りか、ハンダ付け不良か、
それとも、プログラムか・・・ん?
プログラムがおかしい可能性があるのか?

こんなこともあろうかと(ウソ)、別途、手に入れていた
同等の周波数カウンターが先日発掘されていたので、
仕入れ先が違うにもかかわらず、同じメーカーだと判断して、
プログラムを比較(プロテクトはかかっていなかった)。
仕入れ先や型番が違うのだから、違って当たり前だよな〜と思いながら、
手持ちの16F628Aにコピーしてみると・・・

あ、動いた!
プログラムが壊れていたから、動かなかったんじゃん。

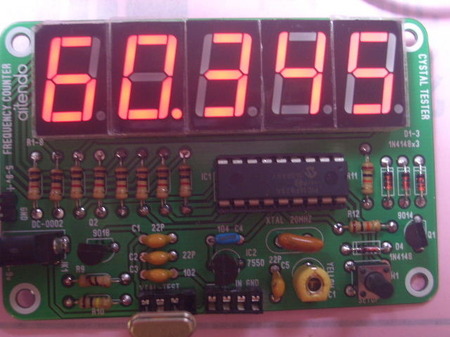

表示が60MHzっぽいのは、クロックを落としているから。

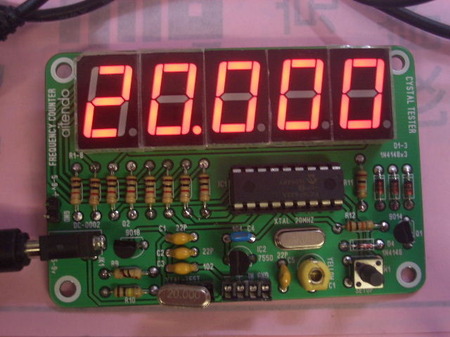

本来の姿に戻してやると、20MHzの水晶を20MHzと表示〜。

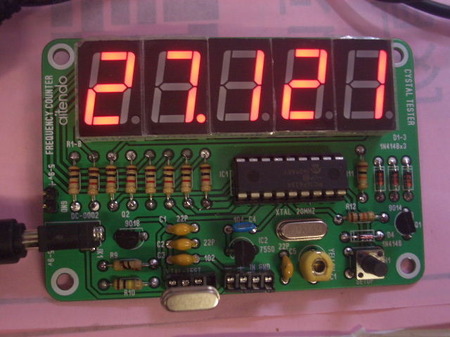

他の水晶も、それなりにちゃんと表示〜。
額面と違うけれど、水晶側の個体差か、カウンター側のズレかは
気にしても仕方がないレベルなので、現状では放置かな。

水晶は、それなりにカウントして表示してくれるようですが、
セラミック共振子は、カウントしないものもあり、
カウントしても、表示が大きくずれる傾向があるようです。
これは、秋月のマニュアルにも、PICに直接入力している関係で、
起こりうる状態のように書かれていました。
入力レベルの問題もあるし、バッファーを加えて、
直結、トリマー入れ、VXOのテスト用の発信器を作るといいかもね。

まさかの、プログラム破壊のせいで、構想が遅れてしまったので、
AMラジオのテスト用ジェネレータづくりは放置かな〜。
今度の日曜日までに、安定した物はできない可能性の方が高いよね。
以前、作ったときには、プログラムは仮にできていたけれど、
結局、完成に至らなかったから、プログラムの妥当性も未チェックで、
沼るかもしれないしねぇ〜。
posted by あきたな at 14:19| Comment(0) | 日記

2018年01月17日

ちぐはぐ

新年の工作を始めようと・・・テスターが動かない。
電池ケースを開けると、青い結晶が析出していました。
一応、クリーニングしてから電池を・・・これも腐っている〜。
別のものもダメ〜。かろうじて残っていた電池と交換して
何とか測定できる状態に復活。

よし、壊れた可変ACの基板を交換するぞ・・・あれっ?
トライアックのチェックをしてみると、特に問題はなさそうです。
もしかして、と素子を戻して確かめると、動くじゃん〜。
先日の工作会場への持ち込み中に、放熱器付きのトライアックが
揺すられて、その結果、ハンダがとれた・・・だけみたい?

新しく買った基板2枚をどうすんだよ〜。_| ̄|○
まぁ、こんな場合を考えて、持ち出し用のものを作るつもりで
2セット買ったので、一つは使い道があるけどね。

とりあえず、ハンダごての調温器が直ったので、
周波数カウンターを・・・
うまく動いてくれない。_| ̄|○
当初、電源が入らない、というところからコケていたけれど、
電源ジャックの品質が今一つなのかも・・・中国製だし〜。
何とか動作させることは出来るようになったところで、
バグっているような、おかしな表示をフラフラとしています。
電源関係か発振回路辺りで、ノイズが乗っているのかな?
今日のところは、いろいろやってみましたが、変化なし。
posted by あきたな at 23:56| Comment(0) | 日記

2018年01月16日

ゴミ

今後のために、新たに部品を注文しようとしていました。
かなりの時間をかけて、途中までカートに入れたところで、
用事のために席を立ち・・・

帰ってきたら、カートが空になっていました。_| ̄|○
なんで、こんなゴミ仕様にするかなぁ。
一定時間でログアウトするのはいいことだとしても、
ログインしたときのカートは覚えておけよな。

いくつかは、再度、カートに入れたものの、
予備的に入れていたものは、あまり覚えていなかったので、
購入の意欲がなくなって、さようなら〜。

神威は2艦いるので、片方は水母に〜。
posted by あきたな at 23:52| Comment(0) | 日記

2018年01月15日

5351

水晶やセラミック共振子のデータを見ていて、面白い物にヒット。
シリコン・ラボのジェネレータです。
今日の記事では、有益な中身がなさすぎるので、型番は出しませんが、
国内での身近な販売が始まって何年も経つので、結構、有名なんじゃないかな。
(でも、今日、その存在を知ったのですけどね)
ネックは、I2Cでの制御方法が、勉強不足で理解できないこと〜。
今、データシートをよたよたと読んでいるところですが、
すっと頭に入ってきてくれないので、なかなか理解が進まないのですよね。(^_^)
水晶やセラもいいけど、これも使えるかどうかを見極めないとね。
ちなみに、秋月のカテゴリーでは、水晶系の中には入っていない。

雲龍も改になりました。
posted by あきたな at 23:18| Comment(0) | 日記

2018年01月14日

案外

水晶・セラミック共振子の周波数は、
なかなか目的にぴったり合う物がないけれど、
欠品騒ぎで信頼を失いつつも、使える物がないかと、
あれこれ計算して一覧を作ってみたところ、
それなりに、結構、使える組み合わせがあるようです。
ポイントは、周波数合わせのためのセラミックですが、
これがまた、結構、とびとびの周波数なので、
何でもあわせられるわけではないのですよね〜。
思ったよりも、やりくりできることは分かりましたが、
結局、以前手に入れた、16.93と、その倍の33.86が
割といい仕事をしそうです。
使い切れないだろう数を無視して落札したのは、
正解だったかも知れませんね〜。
まぁ、通常だと、使い切れないわけですが・・・。
(プロジェクトを進められないかなぁ)

「いいよ、そんなの・・・」
posted by あきたな at 23:36| Comment(0) | 日記

2018年01月13日

来た、えっ?

アイテンドーからの荷物は、岡山には届いているものの、
地域配達担当が取りに行かない(しょっちゅうある)ため、
営業所で寂しく管理されたままの状態でした。
半分、腹を立てながら(いつものことなのでね)、連絡を入れて
直接、営業所に引き取りに行きました。(結構、遠い)

欠品商品がどうなっているのかが気になっていたわけですが、
・・・あ、全然入っていない〜。
数個、注文数に足りないだけなら、その差は無視して
取引を終了する旨をメールしていたのですが、
うーん、全部かぁ〜。入荷未定の商品だからなぁ。
まぁ、先方は、入荷し次第後送する予定にして、
こちらは、もう、忘れてしまうか〜。(代引き支払い済み)
それなりに、役に立ちそうな物だったのですけどねぇ・・・。

すべては、注文の修正を返信していたのに、
それに気づいてもらえなかったことが、原因かなぁ。

年末年始の感謝とかで、代金を割り引く処理も、
30分ほど早かったために、適応してくれていないし、
ちょっとしたことで、今一つだな。
基本的に説明書がない商品ばかりだし、
それで対応出来る人しか関わってはいけないお店なので、
こんなものかな〜。
posted by あきたな at 22:57| Comment(0) | 日記

2018年01月12日

来た来た

ちょっと思いついて購入した周波数カウンターが届きました。
キットとモジュールなので、何かしら手を加えないと
使えませんけどね。

アイテンドーの方は、何かをまとめて、発送したようです。
欠品商品に関しての指示と、追加のお願いを出したのですが、
さて、どう対応してくれたのやら・・・。
posted by あきたな at 23:19| Comment(0) | 日記

2018年01月11日

欠品とな

アイテンドーから連絡が・・・一つ、欠品があるらしい。
とりあえず、あるだけでいい(0かも?)から、継続〜とね。
Web上の情報では、他にも在庫少があるけれど、
それは確保できているっぽい表現だから、
在庫少に陥らせたのは、やはり、自分かぁ〜。(笑)

12月初旬からの宿題を、やっと終わらせました。
ズルズルと延ばして、ここまで来ちゃった。
横着者〜。(^_^)
でも、これで、別の作業に入れるな。

posted by あきたな at 23:59| Comment(0) | 日記

2018年01月10日

構想

今年の構想は、まだ、少しずつ増えてきています。
(増えるだけで、いつまで経っても減らない、に一票〜:笑)
小物も増えていますが、送受信機についての周波数構成は
いろいろな方法があるため、決めかねているのは相変わらず。
決めにくい理由の一つは、注文した部品の音沙汰がないことかな。
一応、示された年末・年始休業と発送までの遅延の
ギリギリ範囲内ではあるので、明日届けば、セーフと言えますが、
2週間近く物が届かない状況では、不信感が広がってしまいますね。
これほど遅いなら、追加注文を同梱してくれればいいのだけれど、
あまり期待できないし、ひたすら待つしかないのでしょうねぇ。

そうか、間宮さんや伊良湖さんが来てくれることを考えれば、
何日もかかるのが当たり前か・・・。(かなり、違います:笑)
posted by あきたな at 23:59| Comment(0) | 日記

2018年01月09日

寒っ

今朝は、結構、暖かかったものの、夕方はずいぶん寒く感じられました。
そのせいか(?)道を行き交う人や車が・・・少ない?
夜になると、通常ならワサワサしている時間でも人が滅茶少ない??
みんな、寒くて、さっさと家に帰ったとか?

鹿島は、ちょこっと正月飾りを髪に挿している?
リボンがそう見えるだけかな?(笑)
posted by あきたな at 23:09| Comment(0) | 日記

2018年01月08日

椅子

先日から、時々、身体に合う椅子を探してウロウロしています。
大量設置用の簡単なタイプは、まぁ、座れればよい、というところですが、
目的に応じて、心地よい、作業効率のよい椅子は、
それなりに座ってみないと分かりませんね。
というか、いくつか比べてみると、結構、座り心地が違うのですよ〜。
また、自分に合う物が他人の評価と同じというわけでもなく、
面倒がらずに、出かけていって、自分で座ってみないとね。
現状、よさげなものは見つかりましたが、注文・取り寄せなので、
もう少し見てからでもいいかも、ということで、今日は保留。
工作用の椅子を想定しているのですけどね。(工作をするのか?)

長波が改二になりました。
posted by あきたな at 23:46| Comment(0) | 日記

2018年01月07日

発掘

今年、やろうかなぁ〜と思うことをメモに書き出していて、
送受信機を作るための周波数構成を考えてみると、
なかなかうまい組み合わせがなくて、資料探しをしていました。
自分の古い書き込みを見つけたのですが、すっかり忘れています。
ゴソゴソ探すと、無事、セラミック発振子を発掘できました〜。
回り込みなどを横に置いておくなら、これで、とりあえずの
お試しは出来そうな感じです。
片方は覚えていたのですが、もう一つは完全に存在を忘れていたなぁ。

あと、しわいフランスパン系のパンをかじっていて、
パキッという音と共に、入れ歯が壊れました・・・。_| ̄|○
posted by あきたな at 22:59| Comment(0) | 日記

2018年01月06日

激重

なんか、滅茶苦茶動作が重くなった〜。
2台のPCのうち、1台の動作が重いので、再起動をかけて少し改善。
しばらくすると、もう1台も滅茶重くなり、
少し長い時間シャットダウンして、うーん、まぁ、改善したかな。
PCではなくネットワークが重くなったような気がするな。
リセットをかけなくても、それなりに戻ったけど・・・。

ネットワークも、PCも、身体も心も、ガタガタなんだろうなぁ。
(今日は、デパートの駐車場待ちがなかった)

アイテンドーの新年営業の案内は変わっていないけれど、
注文していた商品の在庫数が大きく減っているから、
何らかの作業をしたのかな? 発送案内は来ないけどね。
posted by あきたな at 23:44| Comment(0) | 日記

2018年01月05日

地震?

11時過ぎに緊急地震速報・・・震度3?
茨城で地震・・・震源地は富山・・・はぁ?
偶然、数秒差で、2カ所の地震が重なったようです。
それは、まぁ、日本ですからいいのですが、
情報が錯綜してプログラムがおかしな分析をしたようで、
・・・それは、問題があるだろう〜?
阪神の時も東日本の時も、大地震の時には、
連続して何度も地震が起こっていたようですから、
それを想定したプログラムは基本なのでは?
「注意してね」の予報が外れるのは構いませんが、
深刻な問題が今後起きない・・・のでしょうね? ね?
大丈夫ですよ・・・ね? お願いしますよ〜。
posted by あきたな at 23:19| Comment(0) | 日記

2018年01月04日

あ、忘れていた

そういえば、ダルマ太陽を見にいくのを忘れていますね〜。
南行前の12月頭には意識していたけれど、すっかりと・・・。
見やすいのは、今日辺りまでだから、今期は見られずかぁ。
(明日はチャンスがありそうだけれど)
posted by あきたな at 20:55| Comment(0) | 日記

2018年01月03日

えいが

今日は、「君の名は」がTV放映されるらしいので、
まぁ、見てみようかな〜。(CMがうざそうだけど)

時間はあるので、古いアニメとかを見ていて、がっかりする部分もあれば、
へぇ〜っという部分もあるので、面白いっちゃ、おもしろい。
posted by あきたな at 20:33| Comment(0) | 日記

2018年01月02日

ちきっ

今日も、台所で、「ちきっ」とか、声がしていたそうで、
ちびネズがいるようですねぇ。
臭いの強いエサで誘うか、食べ物がない状態を作るか、
どちらが有効か難しいところです。

昼間、デパートに行こうとしましたが、駐車場渋滞であきらめ〜。
年末も同様に混んでいたので素通りしました。
まぁ、急がないからいいけど・・・。

比較的新しく岡山に出店した喫茶店に寄りました。
・・・厨房の雑然とした騒音に気づきましたが、
このお店に、落ち着いた雰囲気を求めるのは無理だな。
以前は、お客がうるさいのだと思っていましたが、
根本的には、そうではないようですね。
マンガやアニメに出てくるような、
静かで落ち着いたお店って、あるのかな?(笑)
posted by あきたな at 23:59| Comment(0) | 日記

2018年01月01日

謹賀新年

posted by あきたな at 00:00| Comment(2) | 日記
