2018年11月30日

竹田城を見に行こう

多分、竹田城趾自体までは見ないで、
向かいから雲海を見るようになりそうですが〜。
友人の西国巡りの途中につきあう形です。

えっ? わこ? なんですか、それは?
(気合いが足りず、髪結いにとりかかれず・・・)
まぁ、下見のつもりでもあるので、
これはすごい!という景色を見れば、
気持ちが高まることも・・・ないとは・・・いえない・・・よね。

ツリープログラムは、何かの間違いで、一度、
期待している形で動作して、「おっ!」と思ったものの、
その後、再現されることなく、テストを繰り返しています。
ウォッチドッグタイマーが、意図に反して動作しているっぽいなぁ。
posted by あきたな at 23:39| Comment(0) | 日記

2018年11月29日

何となく

一度は動いたプログラムの統合とテスト用の修正で、
何となく動いているっぽいかな。
問題は、コンパイラの処理でコントロールできるかどうかで、
当初、C2モジュールを使おうとしたけれど、
PORTCはプルアップがないので、PORTAに変更。
ICSPとぶつかっているのが気になるけれど、
プログラムはできているみたいなので、とりあえずは無視?

追加:
めんどくせー、やはり、ICSPとの競合が悪さをしていて
思った電圧が確保されないので、その都度はずして
テストをしないといけないじゃないか〜。
posted by あきたな at 23:39| Comment(0) | 日記

2018年11月28日

要再考

何となく動くので、想定している現場に持ち込んで、
室内の明るさの中でのテスト・・・失敗〜。
机の上では、期待通りの動きを見せていても、
室内の明かり(結構明るい)では、なかなか起動せず、
蛍光灯に1mぐらいまで近づけないとダメでした。
対応策はいろいろと考えられるけれど、
できるだけ簡単で、後に有効になることを考慮すると、
明るさの変化に対応させる部分を別に考えるのが
一番いいのではないかと・・・。

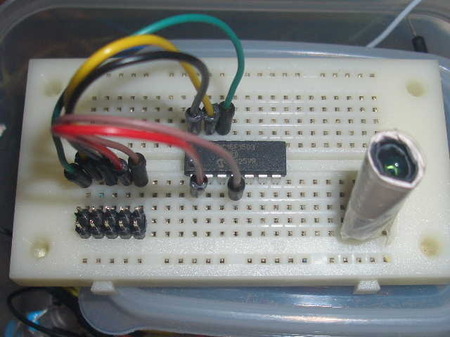

8ピンから14ピンに変更して、コンパレーターを利用して
明るさの変化から、オン/オフ制御をしようかと考え中。
とりあえずは、フォトトランジスタ+コンパレータで、
広い対応範囲が得られるかどうかのテストかな。
なかなか考えがまとまらなかったのだけれど、
テスト後に固定設定でもいけそうなら、FVRの利用かな。
かなり微妙な対応が必要そうなら、外部基準電圧をいじりながら
比較すればいけるかと思うけれど、その場合は、LEDが一つ減るな。
まぁ、14ピンにしたことで、5個から10個に増やせるので、
ちょっとぐらい、センサーにとられてもいいかぁ〜。
posted by あきたな at 22:56| Comment(0) | 日記

2018年11月27日

ヨシッ

ウォッチドッグタイマーの初期設定が足りていませんでした。
初期も初期、コンフィギュレーションのWDTEのオン化でした〜。
(2ビットの細かい設定方法が不明ですが、とりあえず、オン)

部屋の明かりをチェックして、消灯(不在と考える)すると
LED等を消灯し、ウォッチドッグタイマーの動作を開始する。
その後スリープさせて、ウォッチドッグタイマーが
タイムアウトすると(クリアしないで、タイムアウトさせる)
スリープから復帰するので、部屋の明かりをチェック。
部屋の明るさに応じて、点灯/消灯継続・スリープさせる。
まぁ、そんな感じですかね。

テスト用の短縮時間設定に従って、ちゃんと動作し、
スリープ時には、12μA程度の省エネ化に成功〜。
posted by あきたな at 12:50| Comment(0) | 日記

2018年11月26日

あっれー?

ウォッチドッグタイマーで、スリープから再起動させることで、
スリープ時に消費電力を最小限にしようと、
ちょっと仕様を変えようとしたけれど・・・あれ?起動しない?
ウォッチドッグタイマーを使ったことがないので、
また、基本的な設定を間違えているんだろうなぁ。
posted by あきたな at 23:16| Comment(0) | 日記

2018年11月25日

さらに動いた

あれこれいじりながら、まぁまぁの動きを見せるようになったので、
フォトトランジスタをつないでみました。
入力専用のPORTA,3につないだだけですが、
部屋の明かりを直接あてたり、向きをそらしたりすると、
入力ポートのハイ/ローを変えられるようで、
プログラムをあわせると、ちゃんと反応している〜。
当たり前とも言えますが、結構、感心しちゃった。(笑)
まだ、タイマー設定などをテスト用にしたままなので、
もう少しいじる必要がありますが、
・・・うん、使えるかも・・・よ。

ただし、省エネ待機させたいときに、0.4mAとか流れていて、
もう少し、消費電流を下げられないか考え中〜。
(まぁ、電池の減りが少し早いだけで、無視できるけど・・・)
posted by あきたな at 22:49| Comment(0) | 日記

2018年11月24日

動いた

やっぱり、設定だった〜というか、昨日の日記を書いている際に、
あ、あそこの設定か?とか、気づいてしまった〜。
すでに、何度も気づいていた、BANKSELの設定・・・。
忘れている自分がイヤになるよね。
とりあえず、テスト用の設定では動くようになったので、
次に進もう〜。

海防艦対馬も、結構、いろいろとグラフィックがあるよね。(^_^)
posted by あきたな at 21:49| Comment(0) | 日記

2018年11月23日

お休み?

なんか、祝日だったようですね。
朝方、幹線を走る車が異様に少なかったです。
(安全を優先していない方が多いような・・・)

プログラムの続きをしていましたが、
なんか、思うような動作をしてくれなくて〜。
LEDを消灯・・・あれっ、勝手に点いているやつがある。
設定的な部分がうまくできていないんだろうなぁ。
posted by あきたな at 23:43| Comment(0) | 日記

2018年11月22日

大丈夫か?

身体がまだ慣れていないので、今日は、すっごく寒かったですね〜。

そんな寒さの中、ミニがまた顔を出しました。
エサの虫もほとんどいなくなっているのに、大丈夫なのか?
大きなメスは早々に顔を出さなくなり、オス達も来なくなったのに、
小さな身体で、この子は本当に冬を越せるのでしょうかねぇ。

いち早く、勝手に更新がかかったWin10は、
うちでは、立ち上がりに不具合が出て、小細工をしないと
使えない状態でしたが、こそっと出てきた更新で
何とか普通に起動するようになりました。
・・・信頼できないなぁ〜。
posted by あきたな at 22:32| Comment(0) | 日記

2018年11月21日

打ち合わせ

今日ものんびりとやっていたら、ふと、思い出す。
・・・ん? もしかして、打ち合わせがあったのでは?
覚えているような、忘れているような、で
ゆとりもなくギリギリでしたが、何とか間に合った〜。
(こういう場合、大抵、遅刻します・・・ダメじゃん)
うん、まぁ、大体のことは分かったからいいか〜。
たまには、早めに準備をしないといけないなぁ。(しろよ!)
posted by あきたな at 23:50| Comment(0) | 日記

2018年11月20日

面倒〜

なんか、データシートを読むのが辛いぞ〜。
(日本語のはあってもあまり役に立たないので)
英語版を見ることが多いのだけれど、いつも以上に
頭に入ってこない〜。
やはり、ぼけぼけなのかねぇ。

スリープさせるのは、結構、面倒な気がするので、
とりあえず、それっぽい動作をさせることを優先するかなぁ。
省エネを無視して、動作しっぱなし、なんだけどね。
電池の減り具合を気にしなければ、簡単にできそうなんだよね。
それに、電池を取り替える頻度も低いだろうし・・・。
posted by あきたな at 23:59| Comment(0) | 日記

2018年11月19日

重い腰を

ダラダラばかりでもなんなので、
重い腰を少しだけ上げて、久しぶりにプログラム〜。
でも、やはり、効率よく進んだりはしません。
盛り込もうとした構想自体は簡単なものの、
タイマー、スリープ、復帰などを組み合わせるため、
あちこちで転ぶんですよね〜。
何より、スリープからの復帰については
具体的に調べないまま、流れを考えている段階なので、
<予言しましょう!>
まず、思い通りには動かないです。(笑)
スリープの解説を読み直すところから始めないとね〜。
posted by あきたな at 23:55| Comment(0) | 日記

2018年11月18日

やっぱ、やべっ

午前中はダラダラ過ごし、昼過ぎからお買い物に出たところ、
早々に「やべ〜!」感が出てきて、夕方にはヘロヘロに〜。
やっぱり、体力・気力・生きようという意欲・・・など、
あらゆるものが(少し前に比べて)滅茶苦茶、落ちている?
まぁ、数日後に、気になる検査を控えていたりもするから
あまり意識はしていなくても、影響を受けているのかもね。

いくつかの用事等が近づいていて、それらは、
ちゃんと対応しようという気持ち(だけ?)はあるけれど、
本当にできるのかどうか・・・。
このところ、結果的に間に合わなかったというレベルではなく、
全然、手が着かないままに終わった〜ということばかりだからねぇ。
そんなこともあるさ〜〜という思いで、焦ってはいないけれど、
復活するのかどうかは、ちょーっと、気になるよね。(笑)
posted by あきたな at 21:35| Comment(0) | 日記

2018年11月17日

やべっ

特に何をした、ということもないのに、
ちょこっとショッピンセンター巡りをしたら、
すっごく疲れたゾ。
基礎体力が、滅茶苦茶落ちているのかも?
そういえば、古い帯状疱疹の患部が痛いときがあるけど、
免疫的なモノやら体力やらが落ちている証拠だよね。

福知山〜天橋立辺りに行こうと誘われているのだが、
このところのヘタレ具合からして、大丈夫なのか?
posted by あきたな at 22:31| Comment(0) | 日記

2018年11月16日

やはり

ぼけぼけは、やはり、続いているようで、
今日は、朝起きた直後からダメダメでした。(笑)
いつもと同じシーケンスのはずなのに、
手順を間違えて、無駄なことを繰り返したり・・・。
特に運転中に大ぼけをかまさないように気をつけましたが、
そのおかげで、とりあえず、事故はなかったので、ヨシっ!

うーん、元の状態に戻ることがあるのか、
むしろ、この状態が通常なのか・・・。
posted by あきたな at 22:24| Comment(0) | 日記

2018年11月15日

停止

頭が働かないなぁ・・・(最近はデフォルト)
プログラムだと、フォトトランジスタからの信号を利用して、
プログラムの休止/再開を考えているのだけれど、
今一つ、ちゃんとした構想にならない〜。
5分とか10分動作した時点で、入力ポートをチェックして
部屋が明るければ動作を継続、部屋が消灯されていれば
スリープして、一定時間ごとにチェック・・・とかで
動きそうにも思うのだけれど、根本的におかしいような気もする。
問題は、それを順序立てて考えられないことかな。
すぐに思考停止しちゃうのですよね。

そういえば、タイプミスも滅茶苦茶増えたなぁ・・・。
思考だけでなく、機能すべてが停止気味?
posted by あきたな at 23:17| Comment(0) | 日記

2018年11月14日

今日も来てた

今日は、ミニだけが顔を見せてくれた。
昼間から、見える範囲に出たり消えたりしながら、
それなりに元気な様子を見せてくれていたけれど、
今週になって、結構、寒くなってきたよね〜。
もう、出てこない方がいいんじゃないかなぁ。
・・・まぁ、冬の間、彼らがどのようにして
寒さに耐えているのかが分からないし、
少しでも動ける間に栄養を蓄えておかないと
春まで生きられないのかもしれないから、
なんとも言えないけどね。
posted by あきたな at 23:53| Comment(0) | 日記

2018年11月13日

まだ来る

日中は穏やかなこともありますが、朝夕は寒いぐらいですね。

なのに、いまだにやってくるミニ。

そして、オスっ子の一匹。
もう、エサはほとんど飛んでこない(たまに来る)のに、
大丈夫なのかなぁ。 動きも、ゆったりしていて、
逃げられることが日に日に増えてきているみたいだし、
姿を見られるのはうれしいんだけど、心配で心配で〜。
posted by あきたな at 23:50| Comment(0) | 日記

2018年11月12日

割り込みだらけ

LTC1799について考えていると思ったら、
気がつくと、フォトトランジスタを使った
自動動作について考えていたりする・・・。
手動でスイッチを入れたり切ったりするのは面倒なので
部屋の明かりがついたら、それを検知して
クリスマス・ツリーを点灯させる、とかね。
動作させられることは想像に難くないけれど、
できるだけ省エネに作るとか、安定するのかとか、
いろいろ考えて・・・考えているだけ〜。

目の前のことにちょっとつまずくと
すぐに他のことを考えることで逃げちゃうのは
いつもながらの仕様とはいえ、ダメだよね〜。
posted by あきたな at 23:53| Comment(0) | 日記

2018年11月11日

遅かった

午後から、近場の紅葉を見に行きましたが・・・

清音ふるさと公園(ちょっと違うな)は、遅かったです。
散っている葉っぱが多くて、終わった感が出てしまう。

近水園の紅葉も、もう遅いですねぇ。 枝が多くて、鮮やかさも少ない。

ダメ、というわけでもありませんが、
どちらも、1週間以上早いほうがよかったでしょうね。
それにしても、道中の道がすごく混んでいましたが、
岡山マラソンの影響かな?

神鷹が改になりました。 でも、あまり強くありませんが〜。
posted by あきたな at 23:16| Comment(0) | 日記

2018年11月10日

可変抵抗のシリーズ

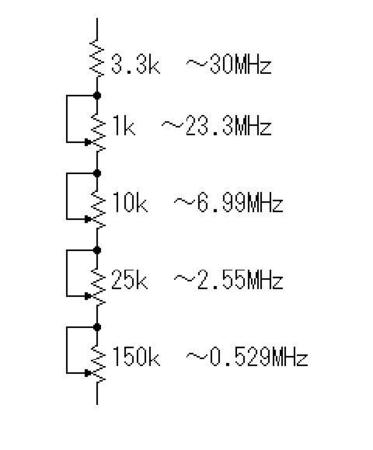

LTC1799は、外部抵抗値で発振周波数を決めるのですが、
意図する可変範囲を考えながら、適当に切り替えるのではなく、
むしろ可変抵抗をシリーズに入れておいて、
意図する周波数付近になるように、てきと〜にいじったうえで、
1kΩぐらいの微調整用の可変抵抗を使って
目的周波数にもっていけばいいんじゃない?
抵抗値の大きな一つの可変抵抗で済ませることもできるけれど、
ちょっと触っただけで、周波数が大きくぶっ飛んでいくだろうから
いくつかに分けた方がいいと思うのですよね〜。
自分の意図する周波数のうちで、設定しやすいように
可変抵抗値を選ぶのが便利そうだけれど、
実際、どれぐらいにするのがいいのかねぇ・・・。
とりあえず、最高周波数を30MHz(27MHz台を使いたい)にして、
最低周波数は、455kHzの調整用に、400kHzぐらいかな。
ラジオの調整用に、530〜1640ぐらい。
ハムバンドを適当に。 また、10.7MHz付近の必要だよね。
あまり可変抵抗値に自由度がない関係で、
455kHzと10.7MHz付近は、別設定の方がいいかも?
posted by あきたな at 23:58| Comment(0) | 日記

2018年11月09日

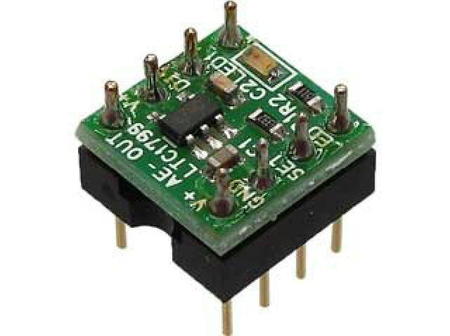

LTC1799

タイマー555を使ったオシレータについて、
あれこれ考えていますが、今一つ、アイデア不足〜。
2MHzのセラミック共振子を使った方が早いか?とか
とりとめもなく考えていましたが、
ふと、LTC1799があるじゃん、と思い出しました。

30MHzぐらいまで使えますが、今考えている目的からすると、
もっと、低くて狭い範囲を可変出来れば十分なので、
割と簡単に実現できるんじゃないか・・・と。
周波数カウンターとセットにしたら、
結構、使いやすいんじゃないかな。
(つい、あれこれ機能をもたせようとするのが悪い癖)

発振周波数=10MHz×(10kΩ/Rset)×(1/N)なので、
Rset N=1 N=10 N=100
5k 20 M 2.00 M 200 k
6k 16.6 M 1.66 M 166 k
10k 10.0 M 1.00 M 100 k
20k 5.00M 500k 50 k
25k 4.00M 400k 40 k
26k 3.85M 385k 38.5k
30k 3.33M 333k 33.3k
40k 2.50M 250K 25.0k
50k 2.00M 200k 20.0k
100k 1.00M 100k 10.0k
150k 666k
200k 500k
250k 400k

200k-VR + 50K + 10k-VR N=1 または、
20k-VR + 5k + 1k-VR N=10 辺りか?
posted by あきたな at 23:41| Comment(0) | 日記

2018年11月08日

安定しないなぁ

タイマー555をつかった発振器を調整中ですが、
どうも、安定しませんねぇ。
一度は、結構、強い信号が安定していたのですが、
スペアナで見ると、弱くなってしまいました。
ラジオでは十分聞こえていたりするので、
信号自体が出ていないわけではないようですが、
1石アンプを加えても、あまり強くならない。
(回路的に間違ったりもしていましたが〜)
とりあえず、動くことは分かったので、
ブレッドボードでない形にした方がいいのかな。

ビスマルクが改になりました。(のんびりしているねぇ)
posted by あきたな at 23:59| Comment(0) | 日記

2018年11月07日

555

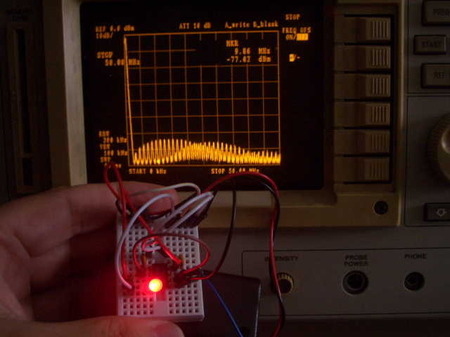

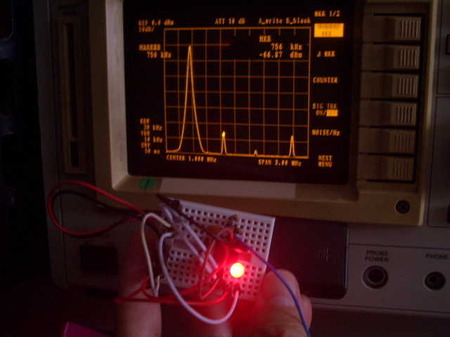

ちょいとお試しで、タイマー555を使った発振器を
ブレッドボード上に組んでみました。

まぁ、簡単な回路なので、とりあえずは動作しているようです。
一応、ラジオ作りの際のマーカーとして考えているので、
中間周波数も考えながら、430kHz〜1650kHzぐらいを
可変範囲として考えていますが、
とりあえずは、抵抗・コンデンサを固定として、
動作確認をしてみましたが、うーん、計算値として
狙った周波数とは、結構、ずれているけれど、なぜかな〜。

555は、動作周波数が3MHzとなっていたけれど、スパンを広げると
うわーぉ、かなり高い周波数までびっちり出ているよ?
方形波なので、ぐちゃぐちゃ出てくるのは分かるけれど、
えらい高い周波数まで、それなりの強さで出るんだねぇ。

途中で、信号がすごく弱くなったこともあるので、
安定に発振させることと、少し増幅してみること、
ローパスフィルターを試しに入れてみることなども
試してみるかなぁ・・・。
posted by あきたな at 23:59| Comment(0) | 日記

2018年11月06日

ハロウィン?

差分の女王、水上機母艦瑞穂さんは、ハロウィン差分ですね。
とうの昔にイベントは終わりましたが、次のメンテナンスまでは、
ハロウィン気分なのでしょう。
まぁ、他にも、「夏」祭りモードの娘とか、
いまだにサンマ祭りの娘とか、にぎやかですし、いいよね。
posted by あきたな at 22:05| Comment(0) | 日記

2018年11月05日

退化

最近、思い通りに身体が動いていないことに絶望気味ですが・・・

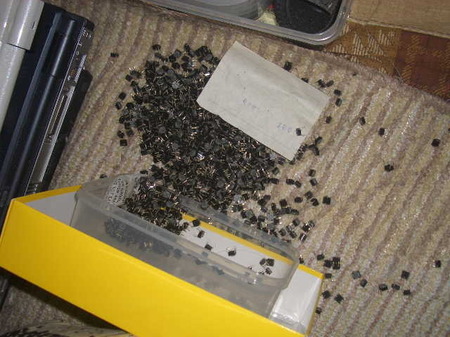

あーっ、また、足を引っかけて、部品をばらまいてしまった〜。
本人は、箱の上を十分な距離離して足を通過させて・・・
そうなら、ひっくり返らないって〜。_| ̄|○

ちなみに、この箱をひっくり返したのは2度目。(笑)
posted by あきたな at 22:45| Comment(0) | 日記

2018年11月04日

醤油蔵見学

今日は、醤油蔵の見学に行ってきました。
少し前に、醤油味のソフトクリームがおいしいらしい、と
友人に聞いたので、寄ってみたところで、
ソフトクリームよりも本来の醤油のあれこれが
なかなかよかったので来たわけです。
見学は、(多分)ごく一部の作業場の見学でしたが、
(変なことのの好きな私たち夫婦には)面白かったです。
前回買った品物がまだ残っているので、
今回購入したのはちょっとだけ〜。
なくなったら、また来ないといけませんが、
イベントで人がごった返しているときよりも、
のんびりとお買い物が出来る方がいいな。
posted by あきたな at 22:17| Comment(0) | 日記

2018年11月03日

アンデッド?

お手伝いに出かけ、往復2時間ほどのドライブと
時々、現地でお日様にあたる程度だったのに、
軽い頭痛が夜になっても続いています。
どれだけ紫外線に弱いんだ〜。

この子たちは、紫外線は平気なのかな?
まぁ、鳥に狙われないように、日陰にいるだろうし、
紫外線を直接浴びて日光浴〜なんて、しないかな。
昼間は多少暖かいけれど、もう、エサの蛾などがこないし、
姿を見るのも最後かなぁ。
また、春に温かくなったら出てきてね〜。
(それまで、自分は生きているのか?)
posted by あきたな at 23:12| Comment(0) | 日記

2018年11月02日

やっぱり

昨日、頑張った(当社比:最近は全くダメ)けれど
絶望的に進められなかった、おもちゃの工作・・・
ものの見事に、今日も(1mmも)進みませんでした。
うーん、現状、病的に ”ダメ”のようです。
何もかもが手に着かなかった数年前と似たような
ダメダメ状況にあるみたいですね。
それがイヤで、「何か」をするために
道具やら部品やらを用意することはあるのですが、
そのほぼすべてが、放置されています。

・・・ま、そのうち改善するかもしれないし、
このまま朽ちていくかもしれないし、
どうにもならんよなぁ〜。
posted by あきたな at 23:54| Comment(0) | 日記

2018年11月01日

またか

締め切りを前に、やっと部品付けをしてみました。
でも、一つ作っただけで気合い抜け・・・。
確かに、パターン設計が悪くて、手間がかかるのだけれど、
必要なのだから頑張れよ〜と思うものの、
続けて動くことが出来ないままになっている。
昔、こんな状況があったなぁ ・ ・ ・
posted by あきたな at 23:39| Comment(0) | 日記
