2018年01月26日

間違えた〜

昨日のパターンが(仮に)出来てから、PCを落としたところで、
ふと、思いついてメモを見直してみると・・・
あっ、水晶とセラミック共振子の逓倍イメージが逆じゃん。

使えないことはないけれど、効率よく動作させるために、
合成や逓倍の構成を少し変更してみましたよ。
うまくいくかどうかは、実際に試してみないと分からないので、
基板作り(あるいは、ブレッドボードでのテスト)かなぁ。

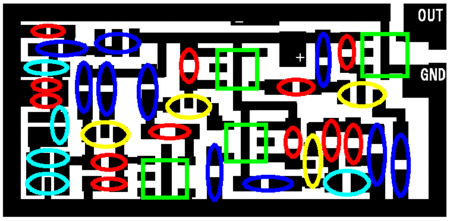

とりあえず、今日のパターンでは、
セラミック共振子でのVXO+水晶発振(3倍程度の逓倍は可能か?)で
合成(今のイメージは、16MHz+11.06MHzの27MHz台)して、
それを5逓倍することで、135MHz台をだそうというもの。
送信用の構成は比較的楽なので、後回しにして、
受信用の構成で定番になり得るものを考え中。

先日のアップデートで採用された、龍田の改二ができました〜。
火力アップと思ったら、対潜とか用なんだね。
